  • Nánari upplýsingar

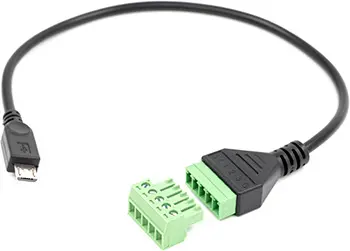

5-Terminal Add-on

Tengieining sem opnar aðgang að inntökum og útgöngum The Pill. Fimm tengipunktar gera auðvelt að tengja skynjara, hnappa og annan búnað með 3,3 V rökstigum. Einingin er einnig nauðsynleg til að tengja Analog 0–30 V og SSR viðbætur.

Helstu eiginleikar

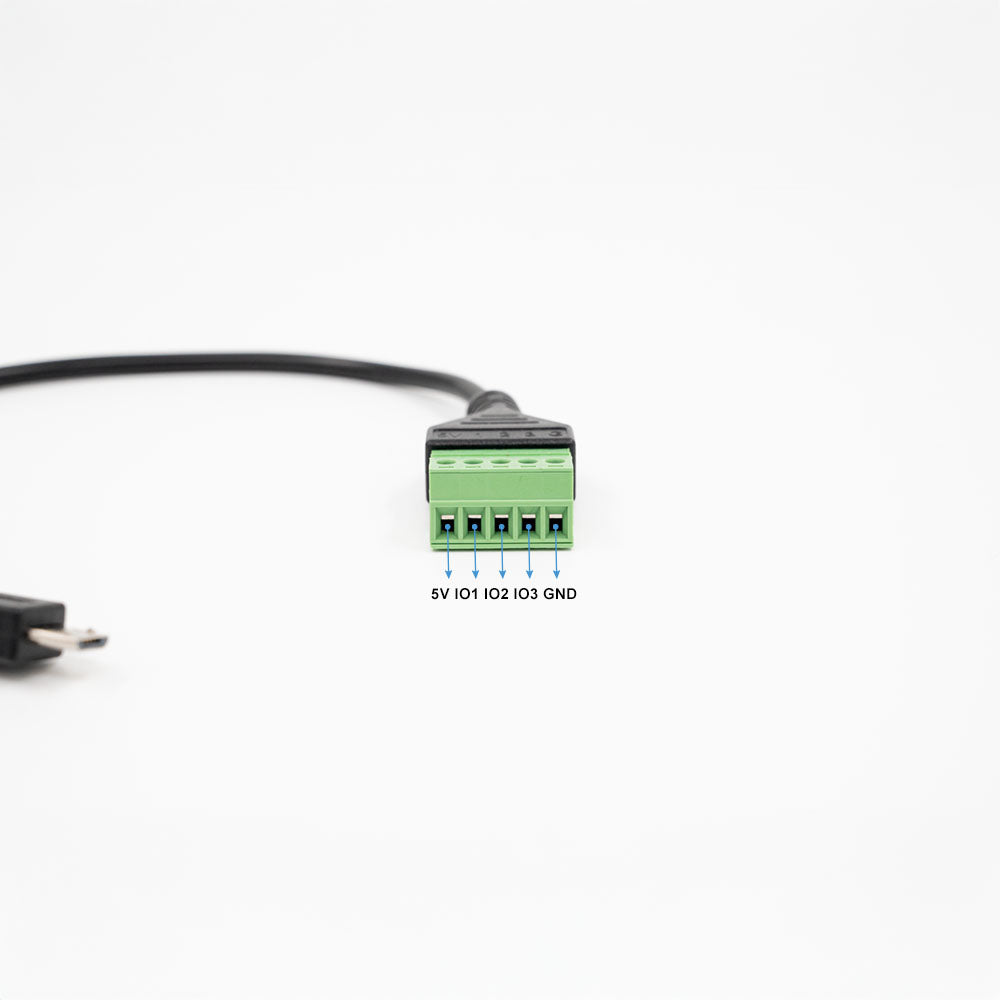

  • IO1, IO2, IO3, 5V og GND tengipunktar.
  • IO1 fyrir DS18B20, DHT22, analog mælingu eða stafrænt I/O.
  • IO2 og IO3 sem stillanleg stafræn I/O.
  • Grunnur fyrir Analog og SSR Add-on.

Tæknigögn

Mál44 × 23 × 10 mm
Þyngd23 g
Kapall24 cm
Litursvartur
Umhverfishiti0–40 °C
Geymsluhiti-20 til +40 °C
Raki30–70% RH
Hámarksnotkunarhæð2000 m
I/O rökstig3,3 V
Analog mælisvið IO10–2,5 V

Samhæfni og tengingar

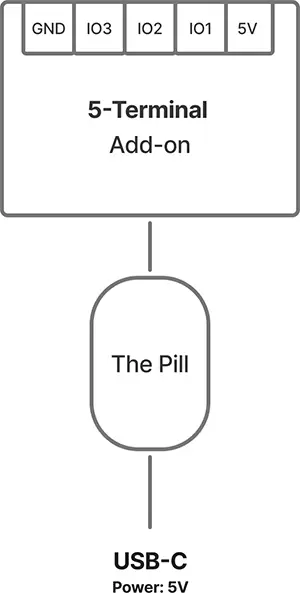

Tengist add-on tengi The Pill. 5V: afl fyrir skynjara eða 5 V aðveita fyrir The Pill. GND: sameiginlegt viðmið/0 V. IO1: margnota inntak/útgangur; IO2 og IO3: stafrænt I/O. Sjá meðfylgjandi 5-Terminal-Wiring teikningu.

Gott að vita

The Pill og aðrar viðbætur eru seld sér. 5V tengið gerir IO-tengin ekki 5 V þolin; þau eru 3,3 V rökstig. IO1 tekur að hámarki 2,5 V í analog ham án Analog Add-on.
