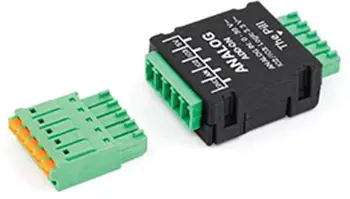

Analog 0–30 V Add-on

Útvíkkaðu spennumælingar The Pill upp í 30 V DC. Analog Add-on hentar til að fylgjast með rafhlöðum, DC-aflgjöfum og spennumerkjum skynjara, til dæmis í 12 V og 24 V kerfum.

Helstu eiginleikar

  • Eitt analog inntak, AN, fyrir 0–30 V DC.
  • Tvö stillanleg stafræn I/O, IO2 og IO3, með 3,3 V rökstigum.
  • 5V og GND tengipunktar.

Tæknigögn

Mál36,5 × 26,5 × 11,5 mm
Þyngd8 g
Litursvartur
Mælisvið0–30 V DC
Nákvæmni±(2% + 5d) samkvæmt framleiðanda
Stafræn I/O3,3 V; útgangsstraumur að hámarki 20 mA
Active LOWlágt <0,83 V, hátt >2,48 V
Umhverfishiti0–40 °C
Geymsluhiti-20 til +40 °C
Raki30–70% RH
Hámarksnotkunarhæð2000 m

Samhæfni og tengingar

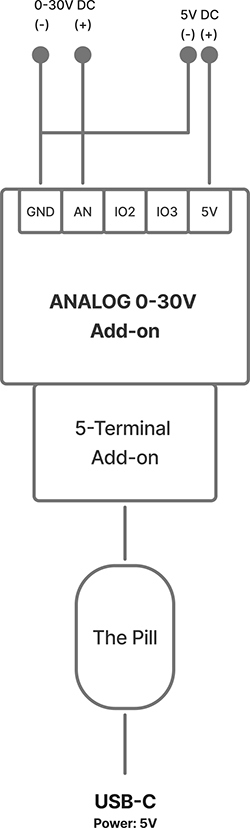

Krefst bæði The Pill og 5-Terminal Add-on. AN: spennumerki 0–30 V; GND: viðmið mælingar. IO2/IO3: stafrænt I/O. 5V: afl fyrir skynjara eða 5 V aðveita fyrir The Pill. Fylgið Analog-0-30V-Wiring teikningu og veljið réttan mæliham.

Gott að vita

30 V mörkin eiga aðeins við AN mæliinntakið. Ekki setja 12/24/30 V á 5V eða IO2/IO3. Þetta er DC-spennumælilausn; ekki auglýsa sem AC-mæli, straummæli eða raforkumæli. The Pill og 5-Terminal eru seld sér.
